Curso online sobre ligação entre Revit e Robot

• 28 novembro 2023, terça-feira
• ConstruçõesMateriais e Equipamentos

Imagem: Hiclipart

O Itecons – Instituto de Investigação e Desenvolvimento Tecnológico para a Construção, Energia, Ambiente e Sustentabilidade está a promover a terceira edição do curso ‘BIM – interoperabilidade Revit-Robot’, em formato online com sessões síncronas.

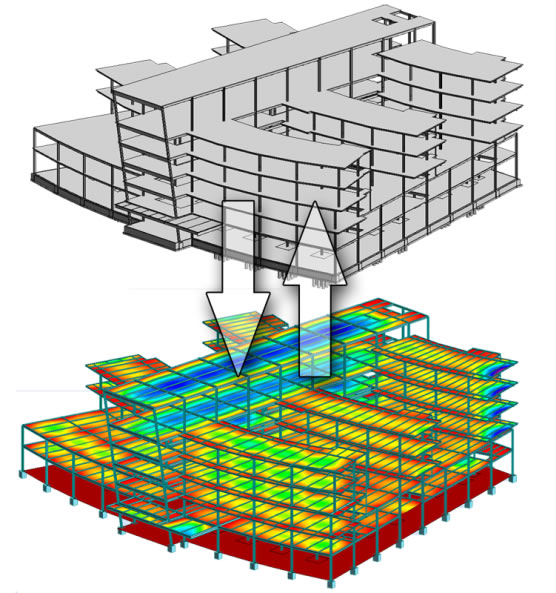

“Normalmente os engenheiros de estruturas ao iniciarem um projeto começam por interpretar desenhos de arquitetura, criar a documentação do projeto e posteriormente modelos analíticos referentes ao mesmo. Estes modelos analíticos têm de estar perfeitamente coordenados com o modelo geral (sobretudo peças desenhadas), os materiais, propriedades das secções e cargas existentes. Assim que tenhamos a análise estrutural e modelo de cálculo afinados/concluídos, a documentação do projeto é modificada de forma manual para refletir o modelo atual. Este ciclo de trabalho é repetido para cada iteração existente no projeto”, referiu o Itecons.

Segundo o instituto, a ligação entre o Revit e o Robot simplifica este processo, facilitando a coordenação entre a documentação do projeto e a informação do modelo analítico estrutural.

Assim, esta formação pretende enquadrar e transmitir a aplicabilidade/mais-valia da utilização conjunta destes dois softwares no processo de execução de um projeto de estruturas, desde a sua conceção/modelação e análise estrutural até à produção de peças desenhadas.

Esta ação de formação, com uma duração de 12 horas, será lecionada pelo engenheiro Carlos Alves, formador acreditado pela Autodesk, nos dias 15 e 16 de dezembro de 2023.

No final da formação os formandos deverão ser capazes de explorar a interoperabilidade entre os dois softwares, Revit e Rotot, começando por modelar no software Revit uma pequena estrutura com elementos de betão armado e metálicos com base no projeto base de arquitetura, transferindo posteriormente o modelo (modelo analítico) para o software Robot.

Realizada a análise estrutural, alguns dos resultados obtidos são exportados automaticamente e de forma inversa do Robot para o Revit, entre os quais algumas das armaduras dos elementos de betão e ligações entre perfis metálicos.

“Com este fluxo de trabalho reduz-se o tempo necessário para criação e alteração dos modelos analíticos, bem como é diminuído o risco de potenciais erros resultantes de uma ligação manual entre o modelo de cálculo (Robot) e a documentação do projeto (Revit)”, explicou o Itecons.

O curso destina-se a alunos e profissionais de engenharia ou construção, ou de qualquer outra área, que pretendam utilizar o software Robot Structural Analysis Professional para realização do cálculo e análise estrutural de estruturas, bem como o software Revit para realização das peças desenhadas do projeto (desenhos).

A inscrição no curso, que está limitado a 15 vagas, pode ser efetuada através do formulário disponibilizado online.

Programa

Módulo I - Revit (1/2) – Criação do Modelo Estrutural e Modelo Analítico (4.0h)

I.1 – Importação de ficheiro autocad com base na arquitetura;

I.2 – Criação do modelo geométrico de estruturas;

I.3 – Ajuste do modelo analítico – configurações dos vários elementos estruturais pré-exportação para o Robot;

I.4 – Exportação do modelo analítico para o Robot;

Módulo II - Robot (1/2) – Cálculo e Análise Estrutural (1.0h)

II.1 – Verificação do Modelo analítico;

II.2 – Ações, carregamentos e combinações;

II.3 – Conceito de utilização do comando “Send” e “Update” model nos softwares Revit e Robot, (Definição de Uni e Bi direccionalidade);

Módulo III - Robot (2/2) – Módulos de Dimensionamento Estrutural: Betão armado e aço (incluindo ligações) (3.0h)

III.1 – Cálculo de uma laje – Envio de mapas de esforços e armaduras para o Revit;

III.2 – Cálculo de uma viga – Envio de esforços e armaduras para o Revit;

III.3 – Cálculo de um pilar – Envio de esforços e armaduras para o Revit;

III.4 – Cálculo de uma sapata – Envio de esforços e armaduras para o Revit;

III.5 – Verificação de perfis e cálculo de ligações metálicas – Envio para o Revit;

Módulo IV - Revit (2/2) – Peças Desenhadas e Tabelas (Interoperabilidade Revit - Robot) (4.0h)

IV.1 – Criação de famílias de anotações para elementos estruturais e armaduras;

IV.2 – Criação de plantas, vistas e colocação nas folhas;

IV.3 – Revisões de projeto;

IV.4 – Tabelas, incluindo lista de peças desenhadas.
